Брусовочный станок TD 500 KBA

Брусовочный станок TD 500 KBA

     Предназначены для распиловки круглого леса на необрезную доску и брус, с максимальной производительностью раскроя (30÷80 м3/смена) и качеством. При этом, для обеспечения максимального выхода полезных пиломатериалов, они должны использоваться в комплекте с продольно-обрезными, делительными станками для переработки горбыля и многопильными станками. Основные технические характеристики брусовочных станков приведены в таблице.

     Станок разработан для рационального распила круглого леса дисковыми пилами на двухкантный брус необрезную доску и горбыль. Станок подходит для переработки тонкомера.

    Широко применяется в паллетном производстве, также применяется в лесопильных цехах небольшой производительности. Для удобства транспортировки рама станка легко разбирается на две части.

Двигатели работают в прямом приводе без ременных шкивов и клиновых ремней. При этом выше к.п.д. механизма привода пилы и достаточно менее мощных двигателей, чем у станков с ременной передачей. Система подачи цепная упором в торец  обеспечивает надежную подачу бревна. Так же возможно исполнение цепи на подачу с зубьями. Мощные расклинивающие ножи на выходе из станка препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента. ля эффективного удаления опилок используется ленточный транспортер, который позволяет работать на высоких скоростях подачи. Аспирационные патрубки позволяют эффективно производить отвод опилок не тратя время на остановку станка для уборки отходов.  Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора. В случае подачи бревна диаметром больше максимального автоматически срабатывает ограничитель, останавливая подачу и препятствуя заклиниванию станка.

Макс.диаметр бревна

мм

350 (480)

Длина бревна

мм

1000 - 6000

Мин.толщина центральной доски

мм

60

Мин.диаметр бревна

мм

120

Диаметр вала

мм

70

Диаметр пил

мм

500 (630)

Макс.кол-во пил на валу

шт.

4

Производительность

м3

30

Мощность двиг. верхнего вала

кВт

22

Кол-во оборотов верхнего вала

об./мин

1500

Мощность двиг. нижнего вала

кВт

30

Кол-во оборотов нижнего вала

об./мин

1500

Мощность двигателя подачи

кВт

1,5

Скорость подачи (плавная регулировка)

об./мин

0-10

Длина без подающего стола

мм

2600

Ширина

мм

1400

Высота

мм

2000

Вес без подающего стола

кг

1045

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

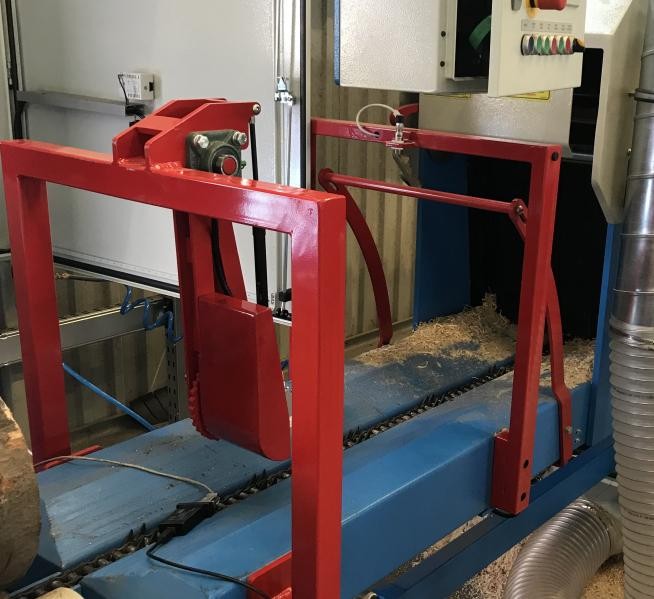

СКАНЕР 1D

Сканер на входе, устанавливаемый на подающем столе, предназначен для учета входящего сырья (диаметры бревен, длина, учет в м3).

Позволяет производить анализ полезного времени работы линии, с учетом всех остановок и простоев оборудования. Вся информация поступает на USB-носитель на пульте управления станка.

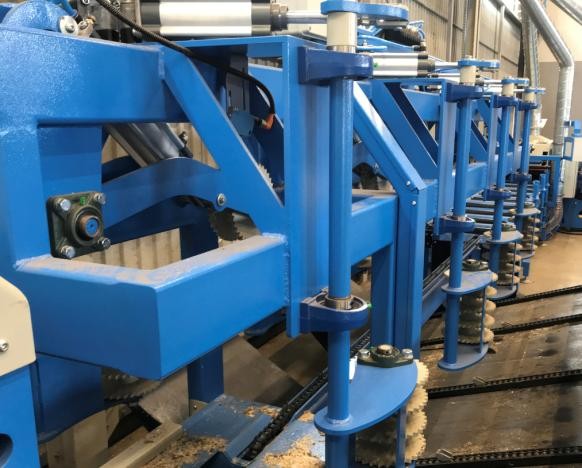

КАНТОВАТЕЛЬ ДЛЯ СТАНКА НА ПОДАЮЩЕМ СТОЛЕ

Кантователь позволяет позиционировать бревно максимально удачным образом с учетом кривизны и сучков. Данная функция позволяет увеличить полезный выход готовой продукции.

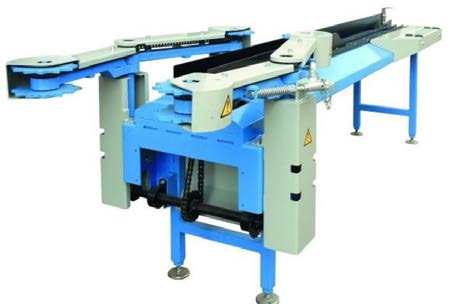

БРУСООТДЕЛИТЕЛЬ ТУННЕЛЬНЫЙ

Вытяжные вальцы позволяют протягивать горбыль на выходе из станка. Лафет перемещается по туннелю к столу перед многопильным станком, а горбыль и подгорбыльная доска сваливаются по обе стороны на поперечный транспортер.

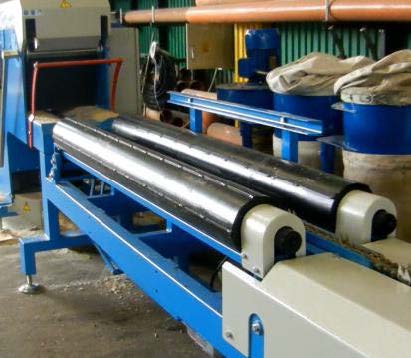

БРУСООТДЕЛИТЕЛЬ ВАЛЬЦОВЫЙ

Предназначен для приема и разделения продуктов распила после бревнопильных станков проходного типа. Ускоряет и автоматизирует процесс пиления. Используя данный стол можно сократить количество обслуживающего персонала как минимум на 2 человека.

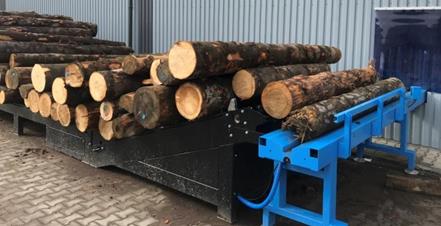

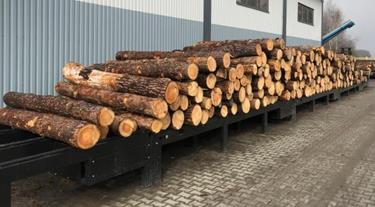

ЗАГРУЗОЧНАЯ ЭСТАКАДА

Предназначена для автоматической загрузки бревен на подающий стол брусовального станка. Модульная конструкция позволяет размещать поперечный транспортер эстакады практически неограниченной длины.







Видео работы станка:

Опционно  брусовочный станок TD-500 KBA можно укомплектовать функцией кантования бревна, что широко используется в составе линий для производста заготовок для европоддонов. Кантователь позволяет позиционировать бревно максимально удачным образом с учетом кривизны и сучков. Данная функция позволяет увеличить полезный выход готовой продукции. Так же дополнительно можно заказать вытягиватель горбыля, который предназначен для транспортировки двухкантного бруса, полученного после переработки брёвна  на   брусовочном  станке. Вытяжные вальцы, позволяют протягивать горбыль на выходе из станка. Рекомендуется к установке в поточных линиях.

Видео работы брусовочного станка с кантователем и вытягивателем горбыля:
